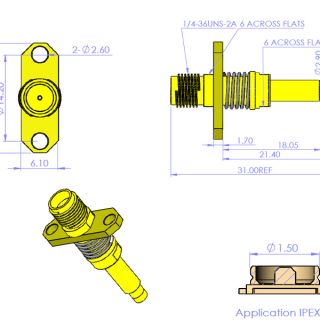

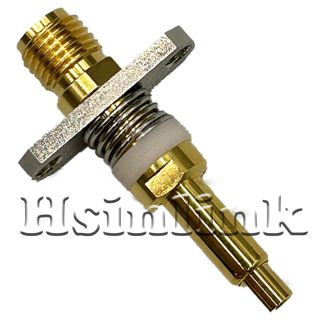

HS-0308｜Test Probe For IPEX4 With SMAF (8G)
應用：IPEX4 (MHF4)
IPEX4 (MHF4)為IPEX系列中最微型化的產品，適用於空間受限的產品，並擁有穩定連接的設計，可確保在震動環境下不易脫落，應用於手機、小型及高頻高精密的物聯網產品。
專利自動導正設計
HS-0308有法蘭及固定孔位設計，可鎖附於測試治具上，並有導正功能，可於下壓時導正±0.03mm的公差，可以準確且穩定的接觸量測點，以達減少偏移並使探針垂直進入測試點，降低接觸誤差並提高量測準確性。
搭配線材HS-SMAM(RA) To SMAF(2H) With 1.37 Cable 15cm (8G) (含兩端接頭，全長15cm) 可減少測試過程中高頻探針及線材晃動、拉扯所造成的誤差。
產品規格
PRODUCT SPECIFICATIONS
Frequency Range (Hz)
DC~8G
VSWR (Max.)
1.3
Impedance (Ω)
50
Connector 1
SMA Female
Application
IPEX4
Duraility (Probe side)
20000
(Shell) / Grand Full travel (mm)
2.1
(Shell) / Grand
Recommended Travel (mm)
2
(Shell) / Grand Spring Force(g)
322g @2.0mm
Spring Force(g)
250 @1.3mm
