RF藍芽模組測試治具

設計起源

立信為RF藍牙模組製造商設計，於產品研發與量產驗證階段，建立一套穩定且高一致性的無線測試平台，以確保通訊性能符合規範，並解決面臨 RF 訊號干擾、接觸穩定性不足與測試流程分散等問題，提升整體測試效率與數據可靠度。

客戶需求

• 開發高可靠度RF藍牙模組測試 Socket +高頻探針驗證治具
• 整合氣動式 RF 隔離箱
• 導入平板天線（Antenna）進行無線測試
• 搭配工業電腦（IPC）執行測試與數據處理
• 提供穩定無干擾的 RF 測試環境
• 提升測試效率與一致性

立信提供完整無線測試整合平台，結合 Socket 驗證治具、氣動式 RF 隔離箱、平板天線與工業電腦系統，打造高穩定、可重複且高效率的測試環境

核心設計亮點

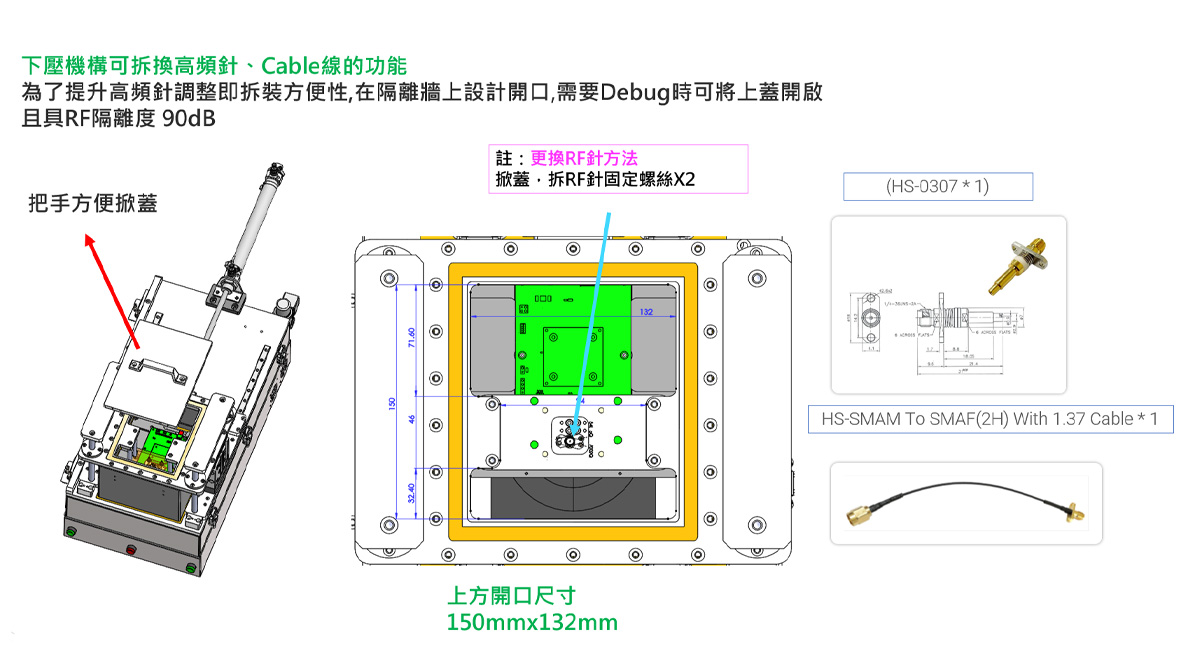

• Socket & Fixture：依據藍芽模組設計高可靠度測試Socket與驗證治具，搭配IPEX1 Connector測試探針HS-0307與定位結構，確保接觸穩定性與訊號傳輸品質，提升測試準確性。

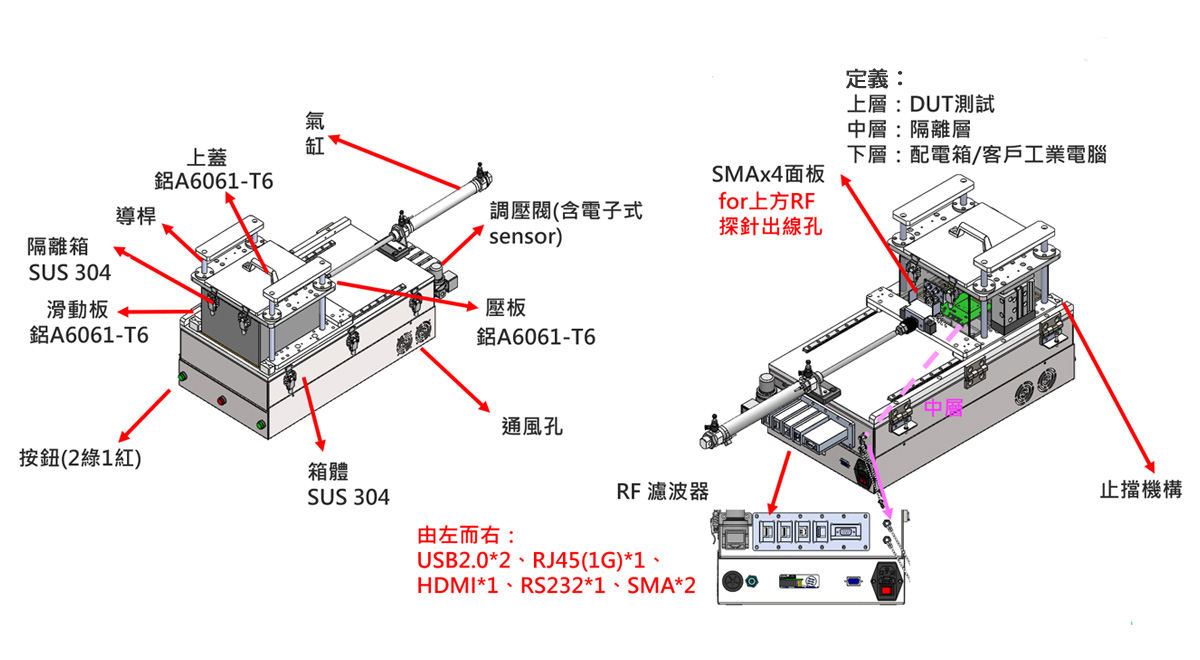

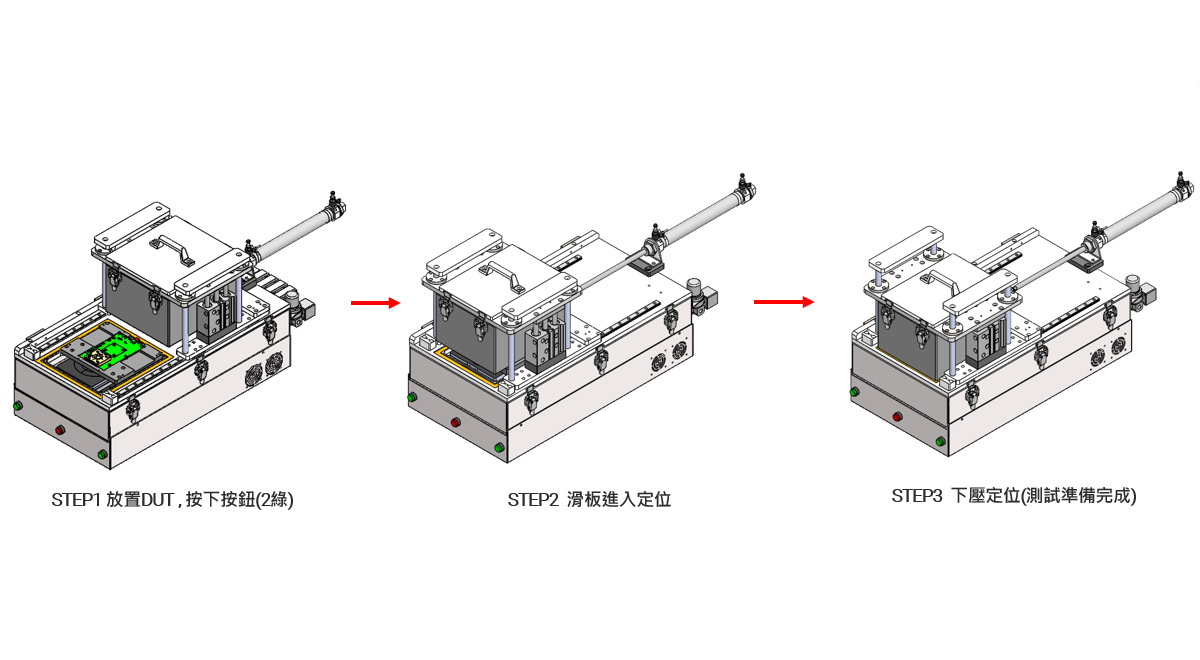

• 氣動隔離箱： 氣動射頻隔離箱系統採用氣動開關結構，提升測試節拍與操作一致性，並透過高效屏蔽設計，建立穩定低干擾的 RF 測試環境。

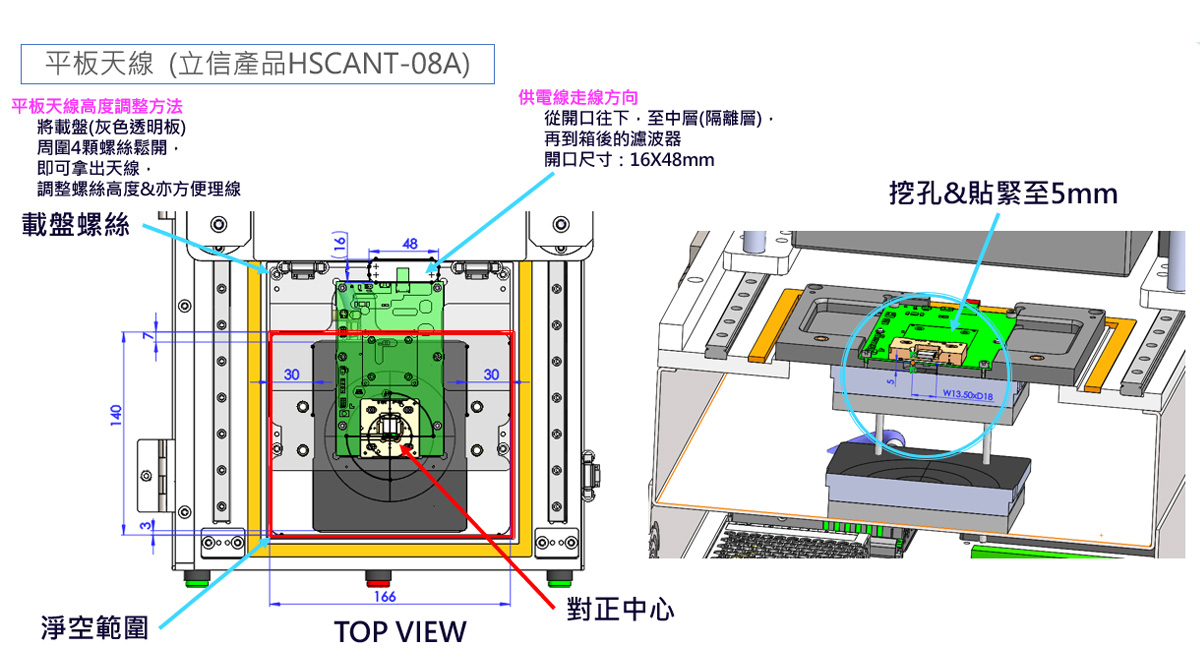

• 平板天線測試整合：內部整合平板天線，對 DUT 進行無線訊號收發測試，確保通訊性能驗證準確性。

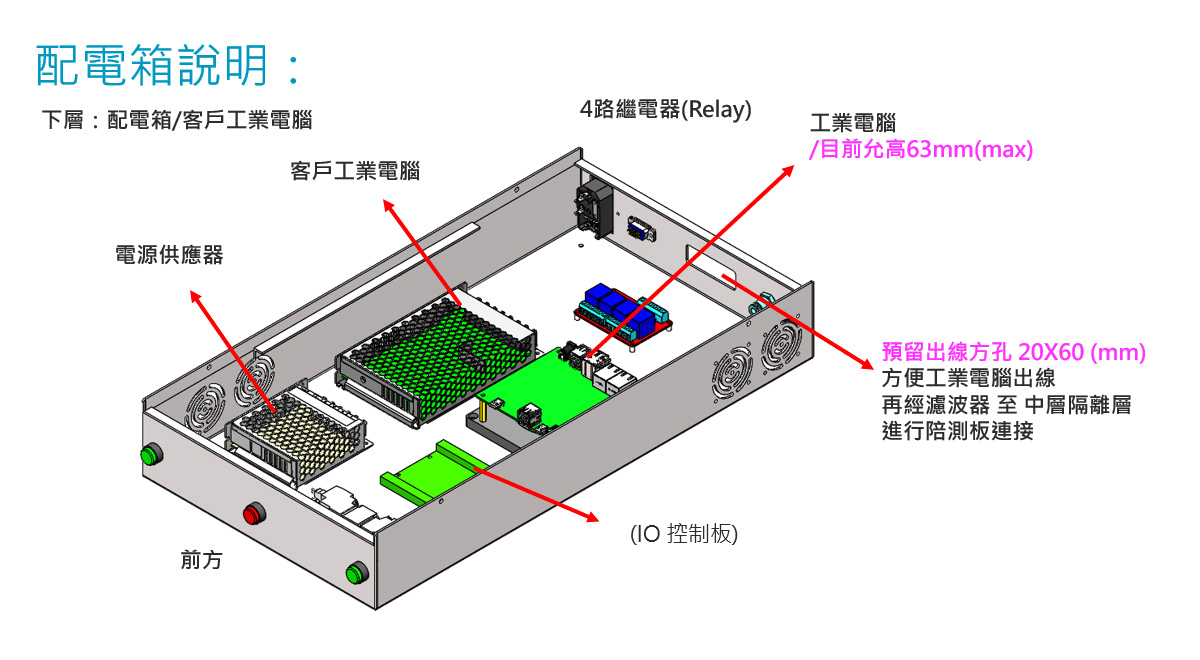

• 工業電腦 (IPC) 控制與數據處理：結合工業電腦導入測試控制、數據收集與分析，提升測試自動化與系統穩定度。

• 測試平台整合設計：將 Socket、天線、隔離環境與控制系統整合於同一平台，簡化測試流程並提升整體效率。

產品介紹
